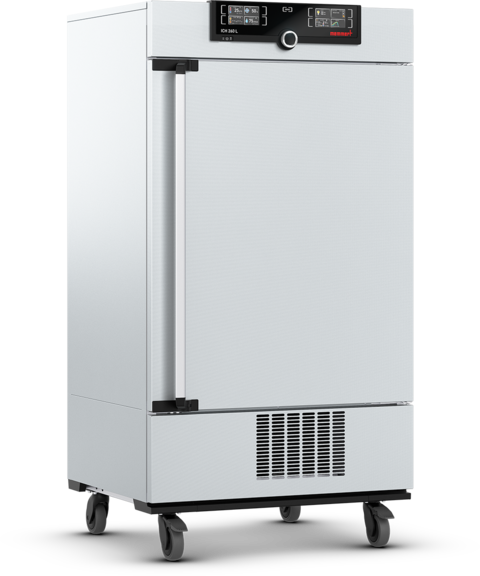

Tủ vi khí hậu ICH260L
Tủ vi khí hậu Memmert ICH260L (256 lít, xuất xứ Đức) là dòng thiết bị cao cấp được thiết kế đặc biệt để phục vụ các thử nghiệm độ ổn định quang hóa (Photostability), được tích hợp hệ thống đèn chiếu sáng đáp ứng hoàn hảo theo hướng dẫn thử nghiệm độ bền ánh sáng ICH Q1B (Option 2). Thiết kế chuyên dụng để kiểm tra độ đồng đều của nhiệt độ và độ ẩm theo các tiêu chuẩn quốc tế như ICH, WHO, EMA, ASEAN, GMP, GLP và GCCP, ICH260L là sự lựa chọn lý tưởng cho các phòng thí nghiệm R&D và QC ngành dược phẩm, mỹ phẩm và thực phẩm.
Đặc tính công nghệ nổi bật
- Khoảng nhiệt độ hoạt động:
- Từ
0°C đến +60°C(khi không bật chế độ ẩm). - Từ
+10°C đến +60°C(khi hoạt động có kiểm soát độ ẩm hoặc bật hệ thống đèn).
- Từ
- Hệ thống kiểm soát độ ẩm: Phạm vi điều chỉnh chủ động từ
10% đến 80% RHbằng bộ tạo hơi nước nóng và đầu cấp nước cất ngoài. - Hệ thống chiếu sáng tích hợp: Gồm 4 bóng huỳnh quang ánh sáng trắng lạnh (tiêu chuẩn D65, 6500K) và 2 bóng đèn UV (bước sóng 320 – 400 nm), cho phép lập trình thời gian hoạt động độc lập.
- Kích thước buồng trong (RxCxS):
640 x 800 x 500 mm. - Kích thước vỏ ngoài (RxCxS):
824 x 1552 x 685 mm(chưa tính tay nắm cửa). - Vật liệu cấu tạo: Mặt trong và mặt ngoài bằng thép không gỉ kết cấu vân nổi độc quyền của Memmert, chống trầy xước và kháng ăn mòn cao.
- Nguồn điện & Công suất tiêu thụ: 230 V, 50/60 Hz, công suất hoạt động khoảng
1450 W. - Trọng lượng tịnh: Khoảng
160 kg
Ưu điểm nổi bật
- Bộ điều khiển TwinDISPLAY: Hệ thống vi xử lý kỹ thuật số PID đa chức năng đi kèm 2 màn hình màu TFT độ phân giải cao. Giao diện hiển thị trực quan các thông số nhiệt độ, độ ẩm, cài đặt quạt đối lưu cưỡng bức (từ 10% đến 100% với bước chỉnh 10%) và quản lý qua phần mềm AtmoCONTROL.
- Đảm bảo tính đồng nhất: Gia nhiệt gián tiếp 4 mặt thông qua lớp áo khí (Air jacket) giúp phân bổ nhiệt độ và độ ẩm cực kỳ đồng đều trong buồng, hạn chế tối đa hiện tượng đóng băng mẫu hoặc ngưng tụ nước.
- Hệ thống an toàn AutoSAFETY: Tự động giám sát giới hạn nhiệt độ trên/dưới. Tích hợp 2 đầu dò nhiệt độ Pt100 Class A mạch 4 dây độc lập hoạt động song song để thay thế lẫn nhau nếu một đầu dò xảy ra sự cố, ngăn ngừa gián đoạn quy trình thử nghiệm dài ngày.
- Thiết kế cửa kép: Gồm cửa thép không gỉ cách nhiệt hoàn toàn bên ngoài và cửa kính chịu nhiệt toàn phần bên trong, hỗ trợ quan sát mẫu liên tục mà không gây thất thoát nhiệt và ẩm.
Trên trang này, bạn có thể tìm thấy tất cả các dữ liệu kỹ thuật cốt lõi của dòng Tủ vi khí hậu MEMMERT ICH. Đội ngũ công ty của chúng tôi rất hân hạnh được hỗ trợ nếu bạn cần thêm thông tin. Trong trường hợp bạn yêu cầu một giải pháp tùy chỉnh đặc biệt theo yêu cầu, vui lòng liên hệ với các chuyên gia kỹ thuật của chúng tôi qua địa chỉ email info@memmert-vietnam.com.
Thông số kỹ thuật
Nhiệt độ (Temperature)
- Phạm vi nhiệt độ hoạt động không kiểm soát độ ẩm: 0 đến +60 °C.
- Phạm vi cài đặt nhiệt độ: 0 đến +60 °C.
- Phạm vi nhiệt độ hoạt động có kiểm soát độ ẩm và/hoặc ánh sáng: +10 °C đến +60 °C.
- Độ chính xác cài đặt nhiệt độ: 0.1 °C.
- Cảm biến nhiệt độ: Sử dụng 2 cảm biến Pt100 DIN Lớp A với mạch 4 dây để giám sát lẫn nhau và tự động thay thế chức năng khi xảy ra lỗi.
Độ ẩm (Humidity)
- Cung cấp độ ẩm: Sử dụng nước cất từ bồn chứa bên ngoài thông qua bơm tự mồi.
- Tạo ẩm: Bằng bộ tạo hơi nước nóng.
- Kiểm soát độ ẩm: Hệ thống chủ động cấp ẩm và khử ẩm, điều chỉnh từ 10% đến 80% rh với màn hình kỹ thuật số hiển thị độ ẩm tương đối (độ phân giải hiển thị 0.1%, độ chính xác cài đặt 0.5%).
Công nghệ điều khiển (Control technology)
- Màn hình điều khiển (ControlCOCKPIT): Công nghệ TwinDISPLAY với bộ điều khiển vi xử lý PID kỹ thuật số đa chức năng thích ứng và 2 màn hình màu TFT độ phân giải cao.
- Ngôn ngữ cài đặt: Đức, Anh, Tây Ban Nha, Pháp, Ba Lan, Séc, Hungary, Ý, Trung Quốc.
- Bộ hẹn giờ (Timer): Bộ đếm ngược kỹ thuật số cài đặt thời gian đích, điều chỉnh từ 1 phút đến 99 ngày.
- Chức năng SetpointWAIT: Thời gian quy trình chạy sẽ không bắt đầu cho đến khi thiết bị đạt tới nhiệt độ cài đặt.
- Các thông số có thể điều chỉnh: Nhiệt độ (độ C hoặc độ F), tốc độ quạt đối lưu, ánh sáng, thời gian chương trình, múi giờ, giờ mùa hè/giờ mùa đông.
Cổng truyền thông (Communication)
- Quạt đối lưu: Không khí cưỡng bức trong buồng làm việc, điều chỉnh từ 10% đến 100% với các bước nhảy 10%.
- Lưu trữ dữ liệu: Chương trình được lưu lại ngay cả khi xảy ra sự cố mất điện.
- Lập trình: Sử dụng phần mềm AtmoCONTROL (cung cấp qua thẻ USB) để lập trình, quản lý và truyền chương trình qua giao diện Ethernet hoặc cổng USB.
Hệ thống an toàn (Safety)
- Bộ giới hạn nhiệt độ cơ học (TB): Thuộc lớp bảo vệ 1 theo tiêu chuẩn DIN 12880, tự động tắt chế độ gia nhiệt khi nhiệt độ vượt quá khoảng 10°C so với nhiệt độ danh nghĩa.
- Bộ giám sát quá nhiệt và hạ nhiệt (TWW): Thuộc lớp bảo vệ 3.3 hoặc bộ giới hạn nhiệt độ tùy chỉnh (TWB) lớp bảo vệ 2, có thể lựa chọn trực tiếp trên màn hình.
- Hệ thống AutoSAFETY (ASF): Tự động theo dõi giá trị cài đặt trong phạm vi dung sai định sẵn. Hệ thống sẽ phát cảnh báo khi quá nhiệt/hạ nhiệt; tự động ngắt gia nhiệt nếu quá nhiệt và ngắt máy nén nếu hạ nhiệt.
- Hệ thống tự chẩn đoán: Tích hợp chẩn đoán lỗi đối với hệ thống kiểm soát nhiệt độ và độ ẩm.
- Cảnh báo: Bằng âm thanh và hình ảnh trực quan.
Cơ chế gia nhiệt / Làm lạnh (Heating concept)
- Vỏ bọc không khí (Air jacket): Hệ thống gia nhiệt dạng vỏ bọc không khí bao quanh giúp phân phối nhiệt độ nhẹ nhàng và đồng đều toàn diện.
- Bảo vệ mẫu vật: Thiết kế tách biệt giữa vỏ bọc nhiệt và khoang nội thất giúp mẫu vật không bị khô do ảnh hưởng trực tiếp từ thiết bị làm lạnh.
- Rã đông: Hệ thống rã đông tự động hoàn toàn với hiệu suất cao.
Trang bị tiêu chuẩn (Standard equipment)
- Chứng nhận hiệu chuẩn của nhà máy: Tại các điểm tiêu chuẩn +10 °C, +37 °C, và 60% rh ở độ ẩm +30 °C.
- Cổng thâm nhập (Entry port): Cổng silicone đường kính 40 mm chống ẩm, có nút đậy silicone, vị trí tiêu chuẩn ở mặt sau tủ.
- Phụ kiện bên trong: Gồm 2 lưới thép không gỉ được đánh bóng điện hóa.

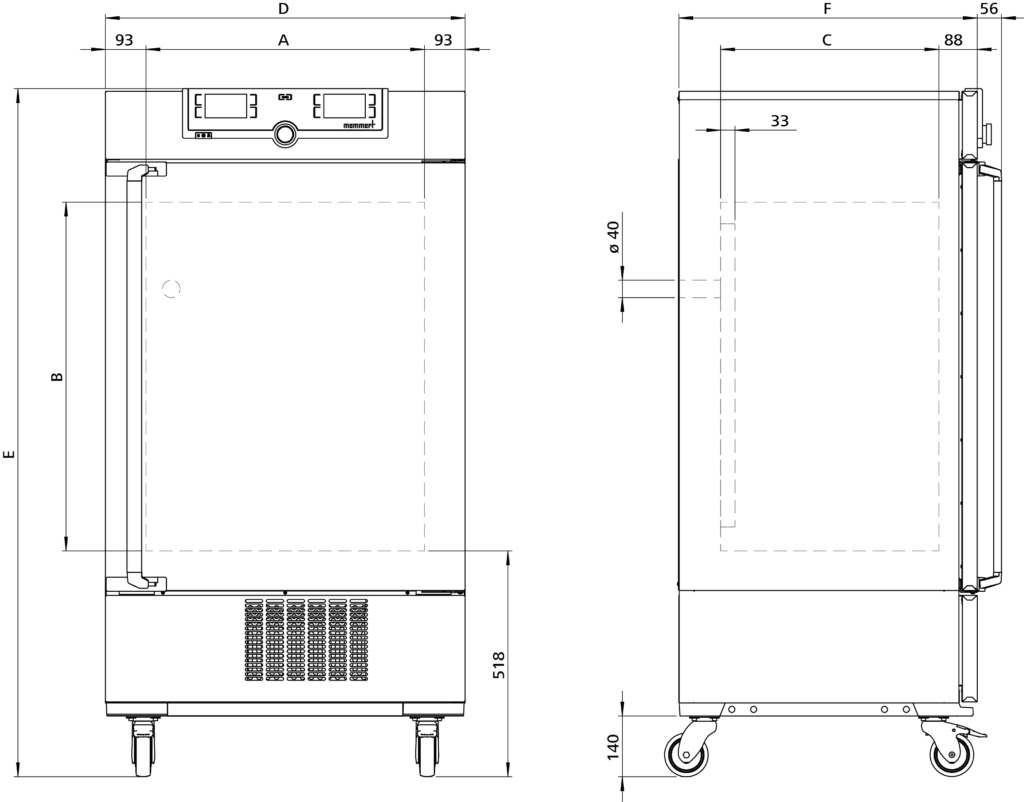

Kích thước buồng trong bằng thép không gỉ (Stainless steel interior)
- Kích thước trong khoang (Rộng x Cao x Sâu): 640 x 800 x 500 mm (Chiều sâu trừ bớt 33 mm cho không gian của quạt đối lưu).
- Thể tích: 256 lít.
- Tải trọng: Tối đa 9 khay đỡ; tổng tải trọng tủ tối đa 200 kg; tải trọng tối đa trên mỗi khay là 20 kg.
Kích thước vỏ ngoài bằng thép không gỉ dập vân kết cấu (Textured stainless steel casing)
- Kích thước ngoài (Rộng x Cao x Sâu): 824 x 1552 x 685 mm (Chiều sâu cộng thêm 56 mm cho tay nắm cửa).
- Di chuyển: Lắp đặt trên các bánh xe có chốt khóa.
- Vách sau: Thép mạ kẽm.
- Khoảng cách lắp đặt: Cách tường phía sau ít nhất 15 cm; cách trần nhà không dưới 20 cm; khoảng cách hai bên hông với tường hoặc thiết bị khác ít nhất 5 cm.
- Môi trường hoạt động: Nhiệt độ từ 15 °C đến 28 °C (có thể lên đến 34 °C nhưng phạm vi kiểm soát nhiệt độ bị giới hạn); độ ẩm rh tối đa 70% không ngưng tụ; độ cao lắp đặt tối đa 2.000 m so với mực nước biển.
Thông số điện năng (Electrical data)
- Nguồn điện & Công suất: Hỗ trợ nguồn 230 V hoặc 115 V (50/60 Hz) với công suất tiêu thụ điện khoảng 1450 W.
- Yêu cầu vận chuyển: Thiết bị bắt buộc phải được vận chuyển ở tư thế đứng thẳng.
- Trọng lượng: Trọng lượng tịnh khoảng 160 kg; Trọng lượng thô tính cả thùng carton khoảng 217 kg.
- Xuất xứ: Cộng hòa Liên bang Đức.
Điều kiện môi trường lắp đặt
- Khoảng cách lắp đặt: Khoảng cách giữa tường và vách sau thiết bị tối thiểu là 15 cm. Khoảng trống từ trần nhà không được nhỏ hơn 20 cm và khoảng cách hai vách bên tới tường hoặc các thiết bị lân cận tối thiểu là 5 cm.
- Nhiệt độ môi trường phòng đặt máy: Từ 15 °C đến 28 °C (có thể hoạt động lên đến 34 °C nhưng dải nhiệt độ kiểm soát của tủ sẽ bị giới hạn).
- Độ ẩm môi trường: Tối đa 70% RH, không ngưng tụ.
- Độ cao lắp đặt: Tối đa 2,000 m so với mực nước biển.
- Danh mục quá áp: Lớp II.
- Mức độ ô nhiễm: Lớp 2
Thông số đóng gói / Vận chuyển (Packing/shipping data)
- Chỉ dẫn vận chuyển: Thiết bị bắt buộc phải được vận chuyển ở tư thế đứng thẳng.
- Mã số biểu thuế hải quan (HS Code): 8419 8998.
- Quốc gia xuất xứ: Cộng hòa Liên bang Đức (Federal Republic of Germany).
- Kích thước thùng đóng gói xấp xỉ (Rộng x Cao x Sâu): 930 x 1760 x 930 mm.
- Trọng lượng tịnh (Net weight): khoảng 160 kg.
- Trọng lượng tổng bao gồm thùng (Gross weight): Xấp xỉ 217 kg
Các thiết bị tiêu chuẩn đã được chứng nhận an toàn và mang các dấu chứng nhận kiểm nghiệm.
Phạm vi nhiệt độ độ ẩm hoạt động theo tiêu chuẩn ICH
Không phải tất cả các dòng Tủ vi khí hậu đều giống nhau. Lượng ẩm của mẫu đặt trong tủ, điều kiện môi trường xung quanh và dải vận hành nhiệt độ - độ ẩm tương ứng là những yếu tố quyết định để lựa chọn được thiết bị phù hợp. Trong biểu đồ bên cạnh, bạn có thể thấy các sự kết hợp nhiệt độ/độ ẩm khả thi đối với dòng Tủ vi khí hậu ICH của chúng tôi.
Trong phạm vi dải nhiệt độ - độ ẩm tương ứng, tủ có thể vận hành liên tục ổn định mà không xảy ra hiện tượng đọng sương (ngưng tụ nước). Việc hiện tượng đọng sương có thể xảy ra ở mức độ nào tại các vùng ngưỡng (vùng biên) sẽ phụ thuộc vào lượng ẩm của mẫu đặt bên trong tủ và điều kiện môi trường xung quanh.
Trong trường hợp dải nhiệt độ - độ ẩm của thiết bị này chưa đáp ứng đúng yêu cầu của quý khách, vui lòng tham khảo thêm các dòng tủ vi khí hậu khác từ Memmert.
